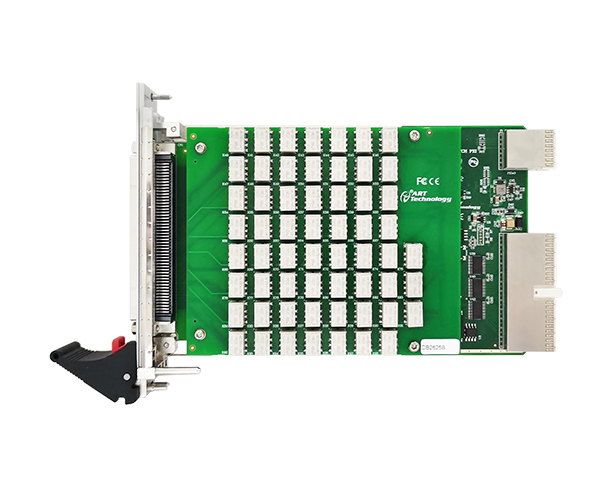

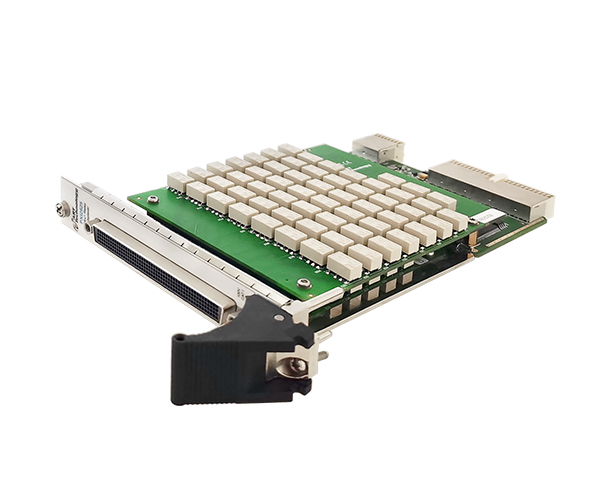

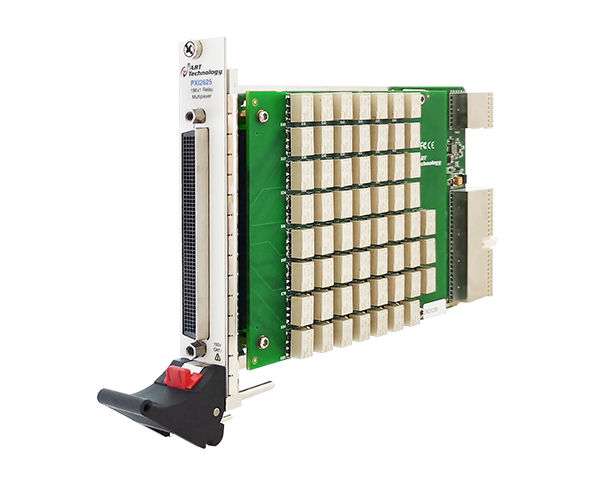

PXI2625開關卡
產品簡介：PXI2625是一款高密度的PXI總線多路復用開關模塊，可將其配置為1線196×1拓撲、2線95×1拓撲或2線98×1拓撲；XI2625還具有監測繼電器的板載繼電器計數的功能，從而預警產品的正常使用壽命
產品附件：
- 產品詳情
- 相關產品
產品型號 | PXI2625 | ||
產品系列 | 多路復用開關 | ||
連接器 | LFH-200P母座 | ||
拓撲結構 | 1線196×1多路復用開關 | ① LFH200轉4 x DB50 -S型專用線纜（選配） ② LFH200轉散線（選配） ③ TB-50端子臺（選配） | |
2線95×1多路復用開關 | |||
輸入特性 | *大切換電壓 | 通道間 | 100V |
通道與地 | 100 V, CAT I | ||
*大切換功率 | 60W，62.5VA（每通道） | ||
*大負載電流 | 1A | ||
*小開關負載 | 20 mV/1 mA | ||
帶寬 | 1線 | >20MHz | |
2線 | >8MHz | ||
通道間隔離 | 10kHz | >90 dB | |
100kHz | >70 dB | ||
1MHz | >50 dB | ||
直流路徑電阻 | *初時 | < 0.5Ω | |
壽命終止時 | ≥1Ω | ||
熱電動勢 | 典型值 | 3μV | |
*大值 | < 12μV | ||
支持PXI Trigger<0..7>觸發 | |||
